消防維保檢測單位分享：消防水泵控制柜設置不符合要求

1.問題描述

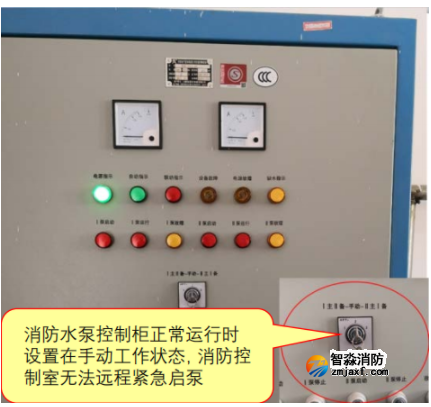

　　1）消防水泵控制柜正常運行時設置在手動工作狀態，無法自動或遠程緊急啟泵；【圖示1】

　　2）消防控制室未設置采用硬拉線直接啟動消防水泵的按鈕；【圖示2】

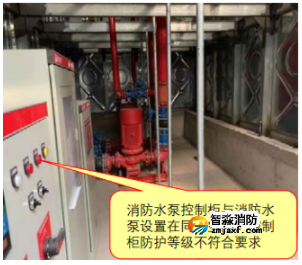

　　3）消防水泵控制柜與消防水泵設置在同一空間時，控制柜防護等級不符合要求；【圖示3】

　　4）消防水泵控制柜未設置機械應急啟泵功能；【圖示4】

　　5）消防水泵控制柜上方架設消防水管?！緢D示5】

 2.規范要求

《消防給水及消火栓系統技術規范》（GB 50974-2014）有關規定：

　   11.0.1消防水泵控制柜應設置在消防水泵房或專用消防水泵控制室內，并應符合下列要求：

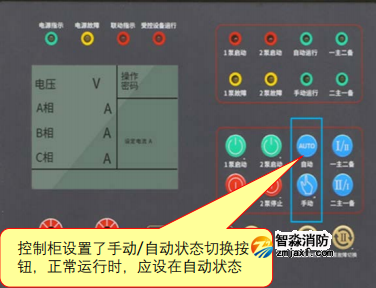

　　    1.消防水泵控制柜在平時應使消防水泵處于自動啟泵狀態【圖示6】；

　　    2.當自動水滅火系統為開式系統，且設置自動啟動確有困難時，經論證后消防水泵可設置在手動啟動狀態，并應確保24h有人工值班。

　   11.0.7消防控制室或值班室，應具有下列控制和顯示功能：

　　    1.消防控制柜或控制盤應設置專用線路連接的手動直接啟泵按扭；【圖示7】

       11.0.9消防水泵控制柜設置在專用消防水泵控制室時，其防護等級不應低于IP30；與消防水泵設置在同一空間時，其防護等級不應低于IP55?！緢D示8】

   　11.0.12消防水泵控制柜應設置機械應急啟泵功能，并應保證在控制柜內的控制線路發生故障時由有管理權限的人員在緊急時啟動消防水泵。機械應急啟動時，應確保消防水泵在報警5.0min內正常工作?！緢D示8】

《建筑電氣工程施工質量驗收規范》（GB 50303-2015）規定：

　    5.2.5柜、臺、箱、盤應安裝牢固，且不應設置在水管的正下方。

3.圖示說明

　　1)錯誤做法

圖示1

圖示2

圖示3

圖示4

圖示5

　　2)正確做法

圖示6

圖示7

圖示8
